電源関係自作品
|
マルチ電圧対応のバッテリー充電器
（スイッチングレギュレーター
「HRD12008」使用）の製作
今回はこのスイッチングレギューター「ＨＲＤ１２００８」を
解析、そして改造して色々なバッテリーに対応できる様に
定電圧・定電流の充電器を製作しました。
今回のバッテリー充電器は色々な容量に対応できる様に
充電電流を可変出来るようにしています。
オリジナルでは８Ａで過電流保護の設定がされています。
正常に動作していれば電圧を可変すると
２.５〜約１５Ｖ程度の電圧が得られると思います。
過電流保護の確認は制限が掛かり始めると
電流計の指針が小刻みに振れ始めるので確認できます。
安価に入手できる「ＨＲＤ１２００８」を使い、
定電圧・定電流電源の改造方法が判明して
他のものに色々と応用できると思います。

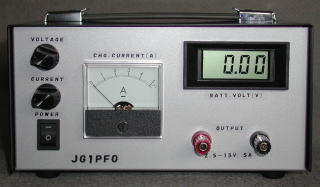

| 外観 |
 |

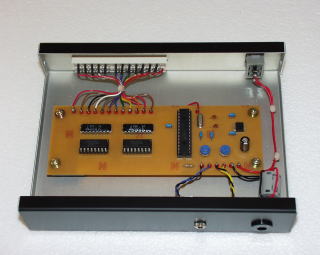

| 本体内部 |
 |
| ＨＲＤ１２００８ 改造後外観 |
 |

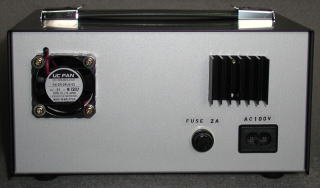

| 本体背面 |
 |

|
|
|
