車載ノートPC用 DC−DCコンバーターの製作
今回は車のシガーソケット(DC12V)を使って、
直接ノートPC(DC19V)を駆動するための
ステップ・アップコンバーターを製作しました。
簡単にいえば今回製作したものはDC12Vを入力して、 出力にDC19Vが得られる昇圧用電源です。
一般にDC電圧を降圧するのは比較的簡単に行えますが、 昇圧させるのにはそれなりの技が必要になります。
今回はその技に専用のコンバーターICを使い簡素化しています。
「NJM2360」(新日本無線)はDC/DC制御用のICで降圧と昇圧をこなし、外付け部品も少なく容易にコンバーターを 構成することができ人気のあるICです。
正面パネル |
|

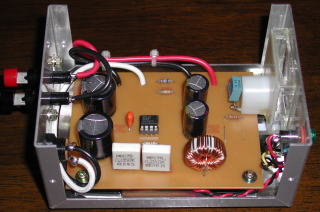

本体内部 |
|

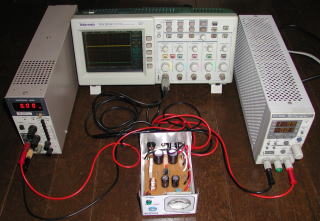

測定環境 |
|
TR取付 |
|

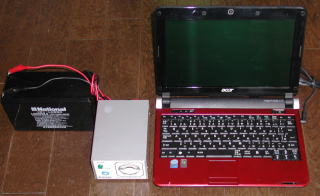

セット一式 外観 |
|
|
|
|
