V・U帯用 コニカルワイドアンテナの製作
今回はV・U帯ですので出来るだけ構造を簡素化して、
軽量化に配慮します。
基本構造はどちらかと言うとGPアンテナのように、
ラジアルを持っていますが、

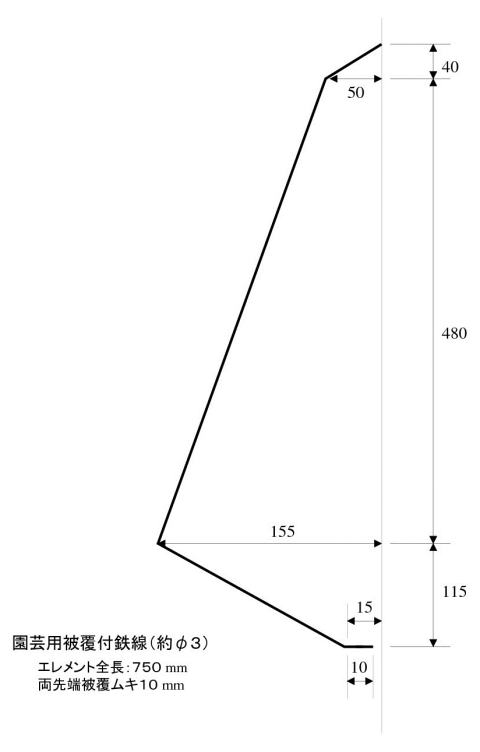

ラジエターは大小二つの円錐を合わせた立体状になっていることです。
打ち上げ角もGPのように低く良好のようです。
エアーバンドも楽しみたいので目標最低周波数を
約100MHz程度に設定しました。

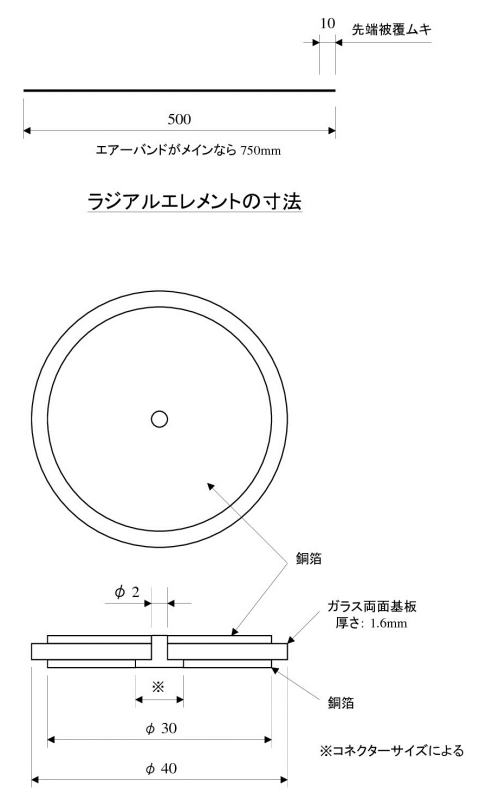

今回は受信を主としましたのでラジアルは、
全て同一寸法でしたが送信を考慮して、
特定のバンドに整合させたい場合は、
その周波数の1/4λ長のラジアルを数本混ぜることで、
効果的に整合が取れます。
外観
|
|

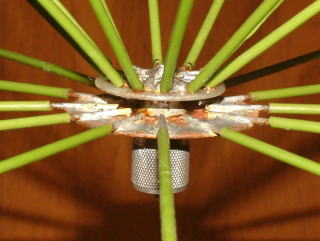

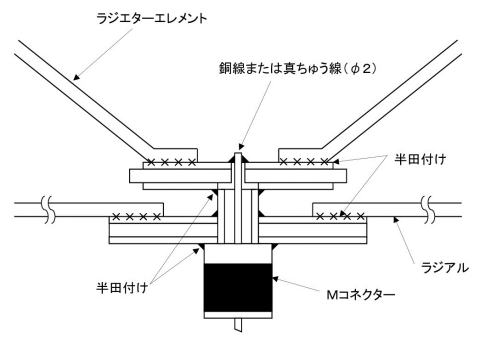

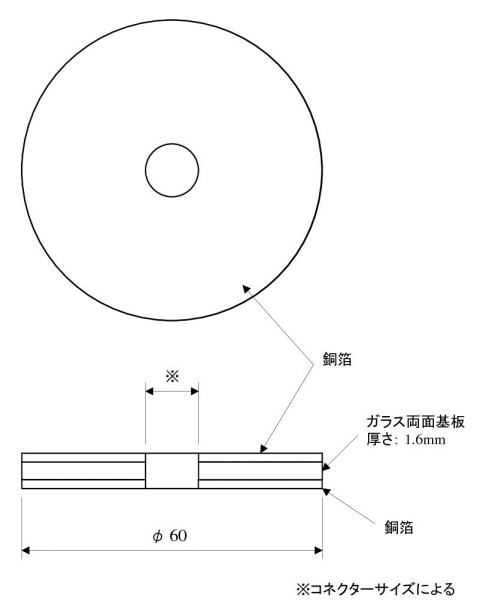

ベース部
|
|
先端部
|
|
先端部2
|
|
|
|
|
